第三方斷裂破壞原因分析檢測機構中鋼國檢可提供斷裂破壞原因分析全面檢測服務，作為綜合性國家級檢測中心，旗下實驗室擁有CAL、CMA、CNAS、ILAC、SCS等資質認證，檢測設備齊全，數據科學可靠，檢測服務覆蓋全國，3-7個工作日便可出具斷裂破壞原因分析檢測報告。

檢測介紹

斷裂破壞是機械零件或結構失效的主要形式之一，其原因復雜多樣，包括設計缺陷、材料問題、工藝不當以及使用環境等。斷裂破壞通常表現為金屬或構件在受力作用下發生部分或整體破裂，導致功能失效。例如，鋼結構的脆性斷裂可能由于應力集中或材料缺陷引發，而疲勞斷裂則多發生在反復加載條件下。

斷裂破壞原因分析的核心在于通過系統的檢測和研究，查明斷裂發生的根本原因。這不僅有助于提高產品的可靠性，還能為后續的設計改進和質量控制提供科學依據。

樣品范圍

斷裂破壞原因分析適用于多種材料和產品，包括但不限于以下范圍：

金屬材料：如鋼材、鋁合金、不銹鋼等，常用于建筑、橋梁、機械制造等領域。

復合材料：如碳纖維增強塑料（CFRP），廣泛應用于航空航天和汽車工業。

緊固件：如螺栓、螺母等，常用于連接結構件。

機械零件：如齒輪、軸承套圈、主軸等。

非金屬材料：如陶瓷、玻璃纖維等。

檢測項目

斷裂破壞原因分析通常包括以下檢測項目：

宏觀觀察：通過目視檢查斷口形貌，識別裂紋起源點和擴展路徑。

微觀分析：

金相分析：觀察微觀組織結構，檢測是否存在缺陷。

掃描電鏡（SEM）分析：觀察斷口形貌及裂紋擴展特征。

X射線衍射（XRD）分析：檢測材料成分及相變情況。

力學性能測試：

拉伸試驗：測定材料的抗拉強度和延伸率。

硬度測試：評估材料表面硬度。

疲勞試驗：檢測材料在循環載荷下的疲勞壽命。

化學分析：

直讀光譜儀分析：檢測元素含量。

氫含量檢測：排除氫致脆性。

應力分析：

表面殘余應力測量：評估應力集中情況。

有限元模擬：模擬斷裂過程并預測應力分布。

檢測標準

斷裂破壞原因分析需依據相關標準進行，以確保結果的準確性和可靠性。常用的標準包括：

GB/T 10561-2023：鋼中非金屬夾雜物含量測定標準。

GB/T 13298-2015：金屬顯微組織檢驗方法。

GB/T 231.1-2018《金屬材料布氏硬度試驗第1部分:試驗方法》等

收費標準

斷裂破壞原因分析的收費標準通常取決于以下幾個因素：

樣品數量：樣品數量的多少會直接影響到最終收費，批量分析通常會享有一定優惠。

檢測項目的復雜性：如果分析涉及多個項目（如金相分析、力學性能測試、腐蝕分析等），費用通常會相應增加。

檢測的難度：有些分析可能需要特殊設備或技術支持，例如高精度的斷口分析、疲勞測試等，費用相對較高。

分析時間的緊迫性：如果需要加急分析，可能需要支付額外的加急費用。

檢測機構的資質：不同檢測機構有各自的收費標準，出具的檢測報告社會認可度也會不同，建議選擇資質齊全且聲譽良好的檢測機構，如中鋼國檢，檢測較為準確和權威。

具體的收費標準可以根據實際需求和檢測內容與檢測機構進行溝通，歡迎大家隨時咨詢中鋼國檢，獲取詳細的檢測方案及報價清單。另外，值得一提的是中鋼國檢作為老牌國家級檢測單位，除了檢測實力和服務優勢大家有目共睹外，其收費標準較為公開透明合理，大家可放心選擇中鋼國檢進行檢測。

第三方檢測報告-案例

斷裂破壞原因分析報告能夠為企業提供全面、權威的技術依據，幫助企業快速識別并解決問題，提高設備和產品的可靠性。中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的斷裂破壞原因分析經驗，下面是某單位委托中鋼國檢做的風機葉片與輪轂連接螺栓失效分析，客戶送檢了3根已經斷裂的螺栓樣品，詳細內容如下：

工程部位：風機葉片與輪轂連接處

樣品名稱：風機葉片與輪轂連接螺栓

規格型號：螺母 GB/T 6170 ，雙頭螺柱 YJ-CGI59.8C-A-01 20a

樣品特征：已斷裂

檢驗依據：GB/T 38803-2020

主要儀器設備：1.掃描電鏡(檢 J101);2.金相顯微鏡(檢 J115);3.體視顯微鏡(檢 J116);4.低倍組織熱酸 蝕裝置(檢 J117);5.火花放電直讀光譜儀(檢 C010);6.維氏硬度計(檢 J118)。

檢驗項目：失效分析

理化檢驗情況：

為分析斷裂原因，需對斷裂螺栓進行理化檢驗。檢驗項目、檢驗方法及檢驗位置見表 1。

宏觀形貌及缺陷觀察：

對 1#螺栓~3#螺栓斷面進行觀察，1#螺栓~3#螺栓斷面均與螺栓軸向垂直，斷口平齊， 未見明顯腐蝕。斷裂表面均存在明顯的貝紋線，根據斷口表面貝紋線的走向可以判斷，螺 栓的斷裂起始于螺紋牙底根部表面。

微觀形貌觀察：

對 1#螺栓斷面進行斷口形貌、斷裂特征觀察，斷裂源區局部已磨平，未見明顯腐蝕， 擴展區可見疲勞輝紋，微觀呈準解理斷裂特征，終斷區為韌窩特征

對 2#螺栓斷面進行斷口形貌、斷裂特征觀察，斷裂源區局部已磨平，未見明顯腐，蝕，擴展區可見疲勞輝紋，微觀呈準解理斷裂特征，終斷區為韌窩特征

對 3#螺栓斷面進行斷口形貌、斷裂特征觀察，斷裂源區局部已磨平，未見明顯腐 蝕，擴展區可見疲勞輝紋，微觀呈準解理斷裂特征，終斷區為韌窩特征

能譜檢驗：

在 3#螺栓斷面斷裂源區進行能譜檢驗，檢驗位置及檢驗結果。 由檢驗結果可知，螺栓斷面斷裂源區主要為 Fe、O、Cr 等元素，未見異常元素存在。

顯微組織檢驗：

在 1#~3#螺栓斷裂源處縱向剖開進行縱截面顯微組織檢驗，斷裂源處組織均為回火索 氏體，非斷裂源處組織也均為回火索氏體，未見異常

脫碳層檢驗:

在螺栓斷裂源處縱向剖開進行縱截面脫碳層檢驗，斷裂源處螺紋牙底未出現完全脫碳 層，部分脫碳層深度為 0，符合 NB/T 10214-2019 標準要求，未見異常

在螺栓非斷裂源處橫截面進行脫碳層檢驗，螺栓螺桿處未見脫碳現象

非金屬夾雜物檢驗:

對 1#~3#螺栓斷裂源區縱截面進行非金屬夾雜物檢驗，1#~3#螺栓非金屬夾雜物級別符合 NB/T 10214-2019 標準要求，未見異常。斷裂源處未見明顯夾雜物

化學成分檢驗:

對 1#~3#螺栓斷口處附近進行化學成分檢驗,1#~3#螺栓的化學成分符合 NB/T 10214-2019 標準中 42CrMo 要求，未見異常。

維氏硬度檢驗:

對 1#~3#螺栓斷面附近區域進行維氏硬度檢驗，1#~3#螺栓維氏硬度符合 NB/T 10214-2019 標準中 10.9S 等級要求，未見異常。

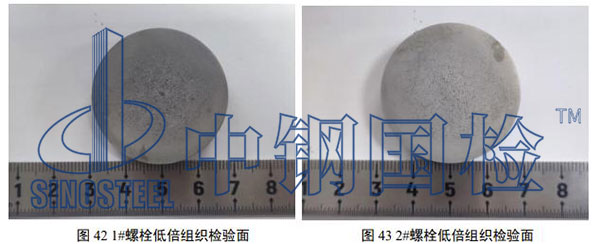

低倍組織檢驗:

對 1#~3#螺栓近斷面處橫截面進行化學低倍組織檢驗，由檢驗結果可知，1#~3#螺栓低倍組織檢驗面均無目視可見的縮孔、氣泡、裂紋、夾雜、 翻皮、白點、晶間裂紋等缺陷，符合 NB/T 10214-2019 標準要求，未見異常.

綜合分析:

由非金屬夾雜物、脫碳層、化學成分、維氏硬度和低倍組織檢驗結果可知，螺栓的非 金屬夾雜物、脫碳層、化學成分和維氏硬度均符合NB/T 10214-2019標準要求，未見異常。 由顯微組織檢驗結果可知，斷裂螺栓斷裂源處和非斷裂源處顯微組織均為回火索氏體，未 見異常。由能譜檢驗結果可知，螺栓斷面斷裂源區主要為Fe、O、Cr等元素，未見異常元素 存在，表明螺栓未出現明顯腐蝕。

由宏觀形貌和缺陷觀察結果可知，1#螺栓~3#螺栓斷面均與螺栓軸向垂直，斷口平齊， 未見明顯腐蝕。斷裂表面均存在明顯的貝紋線，根據斷口表面貝紋線的走向可以判斷，螺 栓的斷裂起始于螺紋牙底根部表面。貝紋線通常是裂紋由于交變載荷擴展，在裂紋源和瞬 斷區之間形成像貝殼表面的圓弧線。由微觀形貌觀察結果可知，擴展區可見疲勞輝紋，微 觀呈準解理斷裂特征，終斷區為韌窩特征。疲勞輝紋通常是金屬構件在交變載荷下發生疲 勞裂紋時在斷口上留下的顯微痕跡，表明螺栓為疲勞斷裂。

結合螺栓使用工況可知：螺栓用于風機葉片與輪轂連接，在工作狀態下，螺栓內部存 在很高的拉應力，螺桿與螺紋交界處螺紋牙底根部又是應力集中的部位。風機葉片轉動時， 在拉應力、振動等交變載荷作用下，應力集中部位萌生疲勞裂紋并擴展，最終導致螺栓斷裂。

結論

1）螺栓是交變載荷作用下的疲勞斷裂；

2）螺栓的非金屬夾雜物、脫碳層、化學成分和維氏硬度均符合 NB/T 10214-2019 標準要求，未見異常。

綜上，中鋼國檢是專業第三方檢測機構，提供材料或構件的破壞原因分析全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有破壞原因分析或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
